Tribuny produkované společností se vyznačují luxusním vzhledem, pohodlným ovládáním, bezpečností a spolehlivostí a nízkou hlučností.
1. Konzola stojanu je tvořena tažením vysoce kvalitní uhlíkové ocelové desky za studena, která může zvýšit pevnost a houževnatost materiálu, zlepšit mechanické vlastnosti materiálu a zvýšit stabilitu struktury. Protože je velikost stojanů různorodá, je velikost tratě určena velikostí skutečného místa. Šířka plošiny je obecně 800 mm ~ 850 mm a výška podlahy je 300 mm ~ 3500 mm.
Stojany jsou zcela zakryté, zejména s 3 mm silnými ocelovými deskami na obou stranách, povrchové spojení a lakování jsou zcela hladké a výsledný efektový povrch je celek.
Zadní strana stojanů je uspořádána ve voštinové hliníkové desce a používá se spodní protikus. Hotová hliníková deska si zachovává stejný účinek jako&"zrcadlo GG"; Dokončit.
2. Vozík a nosné kolo: Vozík se skládá ze sloupce o rozměrech 100 x 50 x 2,5, 130 x 50 x 2,5 stop, vybaveného systémem proti ohýbání s komponenty ložisek proti tření. Nosné kolo je vybaveno širokým kolem a spodní kolo s velkou nohou obsahuje vysoce pevný polyuretan. Má dostatečnou únosnost a správnou pružnost. Vnitřní vrstva je vyrobena z dvojitého kuličkového ložiska, střední je z nylonové vrstvy a je pokryta polyuretanová vrstva odolná proti opotřebení. Odolává těžkým břemenům a má flexibilní rotaci a malé tření. Neubližuje dřevěné podlaze a kola stojanů jsou rozložena do několika řad. Každá řada je rozložena, což může snížit napětí na dřevěné podlaze a prodloužit životnost dřevěné podlahy.
3. Ložisko s velkým paprskem: Ložisko s velkým paprskem o velikosti 50 × 40 × 2,5, 100 × 50 × 2,5, instalované v maximální vzdálenosti středu asi 70 cm, svařované mezi hlavním paprskem a pomocným paprskem. Ocelový plech válcovaný za studena s dostatečnou nosností se stříká a potom stříká, aby měl dobrou odolnost proti korozi a hladký a hladký vnější povrch. Velikost pomocného paprsku je 50 x 35 x 2 jako koncový prvek pro všechna podpěrná ramena dřeva a chodící plochu. Nosné rameno mezi nosnými rámy je aplikováno na hlavní nosník, aby se eliminovalo kluzné tření a mazal váleček a hřebík mechanickým povrchem.
4, utažení závěsu: systém přes diagonální podpůrnou kotvu na základně sloupku kočárku, blízko středu zadního nosníku, diagonální podpěry každé řady ve dvojím uspořádání, sestávající z uzavřené části 40 × 25 × 2,5 mm, spodní horizontální komponenty Rozměry jsou naproti diagonálním podpěrám spojujícím vzpěry a spodní část vozíku a jsou připevněny k horní části podpěry.
5, krok kýlu aktivity krok aktivity je svařen s vysoce kvalitními profily z uhlíkové oceli pro podporu, každá vrstva má krok ve tvaru krabičky, a umístěna poznávací značka. Povrchová vrstva je vyrobena z 18 mm vysokopevnostního dýhovaného laminátu (17 mm laminát hyd 1 mm tripolyhydrogen amoniaková deska). Dekorační profil z hliníkové slitiny je lemovaný, takže pedál má jak vysokou pevnost, tak krásný vnější povrch, a povrch má ohnivzdornou funkci a vydrží jako je kouř a jiné otevřené plameny. Povrchová vrstva je upevněna nýtem a pomocnou konzolou stojanu pro zajištění vysoké pevnosti a strukturální stability pohyblivého schodiště.
6. Dekorativní stolní desky jsou pokryty speciální slitinou hliníku a titanu a jsou připojeny speciální protiskluzové linie, které zvyšují pevnost profilů, aby zabránily prokluzu publika při chůzi. Povrchová vrstva je vyrobena z 18 mm vysokopevnostní dýhovaného laminátu (17 mm laminát +1 mm tripolyhydrogen-amoniaková deska) z ozdobného profilu hliníkové slitiny a přední rám stojanu je vyroben ze speciálních profilů slitiny hliníku a titanu pro zvýšení únosnosti. Současně je přední hrana vyložena protiskluzovým gumovým plastovým pásem odolným proti opotřebení, aby neodpadla, a má funkci chránit pásek slitiny hliníku a titanu a zabránit prokluzu publika, což je krásná i praktická.
7. Synchronizační mechanismus se skládá z dvouvrstvých vodicích ložisek a bočních válečků, aby se zajistil vyvážený lineární pohyb stojanů během teleskopování a snížilo se tření stojanů. Prostřednictvím samosvorného mechanismu je povrchová vrstva pozorovací platformy postupně roztažena a synchronizována.
8. Zábradlí je vyrobeno z ocelového materiálu (matné). Přední a boční zábradlí jsou pevná, to znamená, že pohyblivé stojany nemusí být vkládány a odstraňovány během teleskopického procesu a jsou spojeny jako celek. Zábradlí je vodorovně zatíženo horním koncem 65 kg / m a zábradlí mezi 135 kg / m.
9, sedadlo s měkkým obalem, sedadlo pro tribunu zaujme celou řadu výklopných cest. Sedadlo a opěradlo židle jsou potaženy měkkým materiálem sáčku a používá se pevná houba s vysokou odrazivostí a plátěná tkanina odolná proti opotřebení. Každé sedadlo má zřejmé číslo sedadla. Celkový design sedadla je navržen podle ergonomických principů. Je vyfukován do formy a má výhody krásné a pohodlné, bezpečné, trvanlivé, snadno se instaluje, udržuje a spravuje.
10. Elastický mechanismus sedadla je vyražen a svařen vysoce kvalitní karbonovou deskou. Mechanismus zajištění pružinového pohybu zajišťuje bezpečný a spolehlivý pohyb, díky kterému je tribuna tribuny postavena nahoru a dolů, je lehká a flexibilní a šetří práci, čímž se snižuje pracovní náročnost obsluhy. Sedadlo lze převrátit buď pomocí pedálu, nebo elektrickým otočením. Zvedací zařízení má gravitační vyvážení, které usnadňuje otočení sedadla, pedálové zařízení není odkryté a chodec chodí bez překážek.
11. Uzamykací a manipulační systém Uzamykací systém používá zařízení na patě sloupu a je navržen tak, aby zabránil pohybu vozíku, automatickému uzamčení a uvolnění ovládacího panelu zařízení. Teleskopický systém stojanu je automatický.
12, motorový motor prostřednictvím řady převodových mechanismů k dosažení automatického zatažení a hnací hřídel, včetně podpory, speciální pryžové kolo bez značky, ovládací panel, pásový knoflík a sada mobilního poplašného systému pomocí světel a bzučáku. Každý z motorů v každé sekci je teleskopicky nezávislý a je vybaven speciálním kódováním, aby se zajistilo, že moduly jsou absolutně rovnoběžné, přičemž každý kód je řízen počítačovým systémem.
Konfigurace napájení: 380V15-40A
13. Hnací mechanismus má typ elektrického ovládání a má dvě funkce infračerveného dálkového ovládání a kabelového ručního ovládání. Přijímá dovážené třífázové převodové motory, výkon motoru je 550 ~ 1100 W (podle konstrukce stojanu), napětí je 380V, a má vlastnosti velkého redukčního poměru, vysoké účinnosti, nízkého hluku, méně poruch a dlouhé údržby život. Zařízení pro sledování je instalováno tak, aby bylo možné snadno a pružně protáhnout stojan aktivity bez způsobení odchylek. Teleskopický mechanismus je při provozu flexibilní, má nízký hluk a nepoškrábe podlahu.
14. Stojany teleskopického mechanismu jsou poháněny elektrickým pohonem nebo ručně. Rám postele je teleskopický s elektrickým automatickým chodícím systémem a opěrná noha je vybavena mechanickým zpětnovazebním synchronním mechanismem, který zajišťuje synchronizaci a zasunutí více pohyblivých stojanů. Pohyb je rovnoměrný a rovnoměrný a jeho nesměrová odchylka je ≤ 10 mm a teleskopická zarážka se automaticky zastaví. Bezpečnostní sedadlo je vybaveno bezpečnostními zařízeními před každou vrstvou a po ní, aby bylo zajištěno, že teleskopické sedadlo lze během teleskopického procesu posunout postupně; pohyblivý operační systém sedadla může být zasunut v jedné poloze najednou nebo může být použit v několika řadách nebo řadách podle místa nebo skutečného použití.
15. Pevnost konstrukce platformy pevnosti stojanu: každé statické zatížení ≥ 200 kg; rázová houževnatost rámu postele: každé statické zatížení ≥ 200 kg. Každá vrstva je zatížena nárazem ≥ 80 kg a výškou 300 mm bez deformace. Při působení dynamického zatížení je celková konstrukce stabilní a nosná plocha není zdeformována.
16. Postřik všech kovových částí, které tvoří teleskopický stojan pro moření. Poté se provádí fosfátovací ošetření při teplotě 60 ° C, aby se zajistilo, že povrch má protikorozní ochranný účinek. Posledním procesem formování rozprašováním je oxidační stříkání práškového povlaku elektrostatickým působením po dobu asi 20 minut při 190 stupních. Barva je určena projektovým manažerem a všechny šrouby a matice jsou standardní.

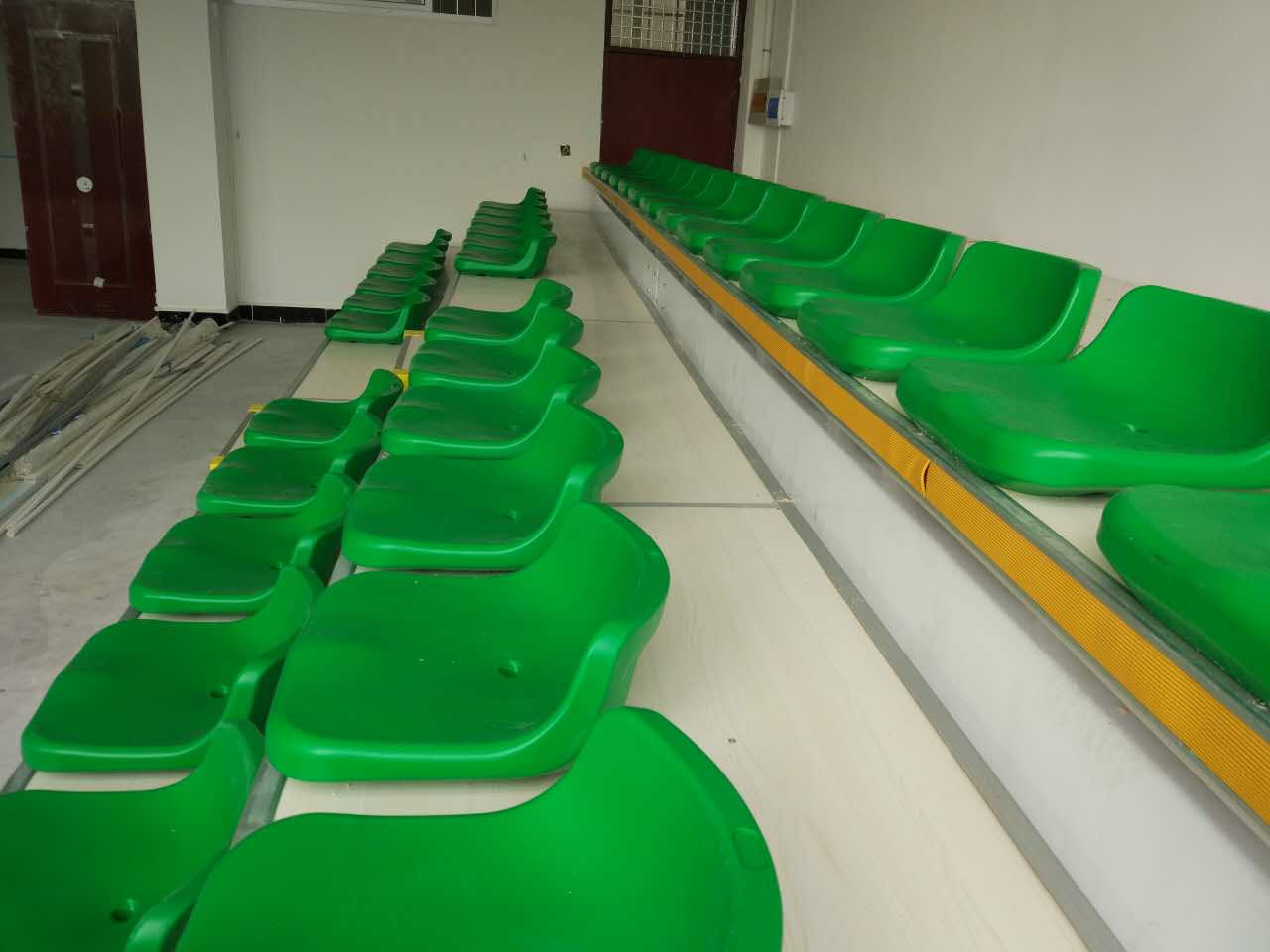

17, příklady instalace
